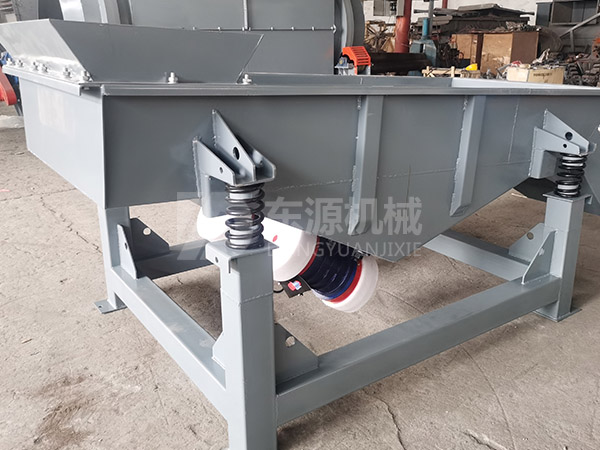

直線振動篩原理

發布日期：2025-01-07 09:19:47

　　直線振動篩的原理主要基于振動電機的激振作用，直線振動篩利用振動電機作為振動源，通過振動電機的激振作用，使物料在篩網上被拋起并同時向前作直線運動。物料從給料機均勻地進入篩分機的進料口，通過多層篩網后，產生數種規格的篩上物和篩下物，這些物料分別從各自的出口排出。

驅動方式

　　直線振動篩通常采用雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，而在垂直于電機軸的方向疊合成一個合力。這個合力使篩機的運動軌跡為一直線。

結構特點

　　電機軸傾角：直線振動篩的兩電機軸相對篩面有***的傾角。這個傾角與激振力和物料自重力的合力共同作用，使物料在篩面上被拋起并跳躍式向前作直線運動。

　　重錘作用：電機軸上下端安裝的重錘(不平衡重錘)將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，并將這個運動傳達給篩面。通過改變上下部重錘的相位角，可以改變?cè)系男羞M(jìn)方向。

篩分效率影響因素

　　振幅與振動頻率：振幅和振動頻率是影響篩分效率的重要因素。振幅增大可以減少篩孔堵塞現象，有利于物料的分層;而振動頻率的增大可以增加物料在篩面上的跳動次數，提高物料的透篩概率，從而加快物料篩分速度和提高篩分效率。

　　篩面尺寸：篩面寬度直接影響生產率，而篩面長度直接影響篩分效率。篩面越長，物料在篩面上停留的時間越長，透篩機會越多，因此篩分效率越高。

　　篩孔形狀：篩孔形狀的選擇主要取決于對篩分產物粒度和篩下產品用途的要求。
